Equipamento para Eletromiografia e Potenciais Evocados

Os equipamentos para Eletromiografia (EMG) e Potenciais Evocados (PE) são fundamentais para a avaliação do sistema nervoso e muscular. Cada um desses exames tem características e funcionalidades específicas. Vou te dar um panorama geral de ambos:

Equipamento para Eletromiografia (EMG)

A EMG é usada para avaliar a atividade elétrica dos músculos e dos nervos periféricos. Ela é muito útil para diagnosticar distúrbios neuromusculares.

Componentes principais:

1. Eletródios de superfície ou intramusculares:

   • Os eletrodos de superfície são usados para registrar a atividade elétrica dos músculos de forma não invasiva.
   • Os intramusculares são mais invasivos e podem fornecer dados mais detalhados da atividade muscular.

2. Amplificador de sinais:

   • Amplifica os sinais elétricos provenientes dos músculos para facilitar a visualização no monitor.

3. Sistema de aquisição de sinais:

   • Convertendo os sinais elétricos em dados digitais, que são processados e analisados.

4. Software de análise:

   • Um software especializado interpreta os sinais e gera gráficos (mapeamento da atividade elétrica) e relatórios. Ele pode analisar a frequência, a duração e a intensidade da atividade elétrica muscular.

Equipamento para Potenciais Evocados (PE)

Os Potenciais Evocados são usados para medir a resposta do sistema nervoso central a estímulos sensoriais (como luz, som ou estímulos elétricos) e são úteis para diagnosticar lesões no SNC, como em condições de esclerose múltipla, lesões medulares, entre outras.

Componentes principais:

1. Gerador de estímulos:

   • Um dispositivo que envia estímulos (elétricos, sonoros, luminosos) ao paciente para provocar uma resposta neurológica.

2. Eletrodos de superfície:

   • Eletrodos colocados na pele do paciente, geralmente em locais específicos (cabeça, membros), para registrar as respostas geradas pelos estímulos.

3. Amplificador de sinais:

   • Como na EMG, é necessário amplificar os sinais para uma leitura adequada.

4. Sistema de aquisição de sinais:

   • Similar ao da EMG, converte as respostas elétricas em dados digitais para análise.

5. Software de análise de dados:

   • Software que processa os sinais para identificar os tempos de resposta, a latência e a amplitude dos potenciais evocados, o que ajuda a diagnosticar a integridade do sistema nervoso central.

Exemplos de equipamentos e marcas no mercado:

• Cadwell: Conhecida por seus sistemas de EMG e EEG.
• Nihon Kohden: Fornece sistemas avançados para EMG, EEG e PE.
• Medtronic: Também oferece sistemas de monitoramento neurológico.
• Neurosoft: Fabricante de equipamentos para neurofisiologia, incluindo EMG e PE.

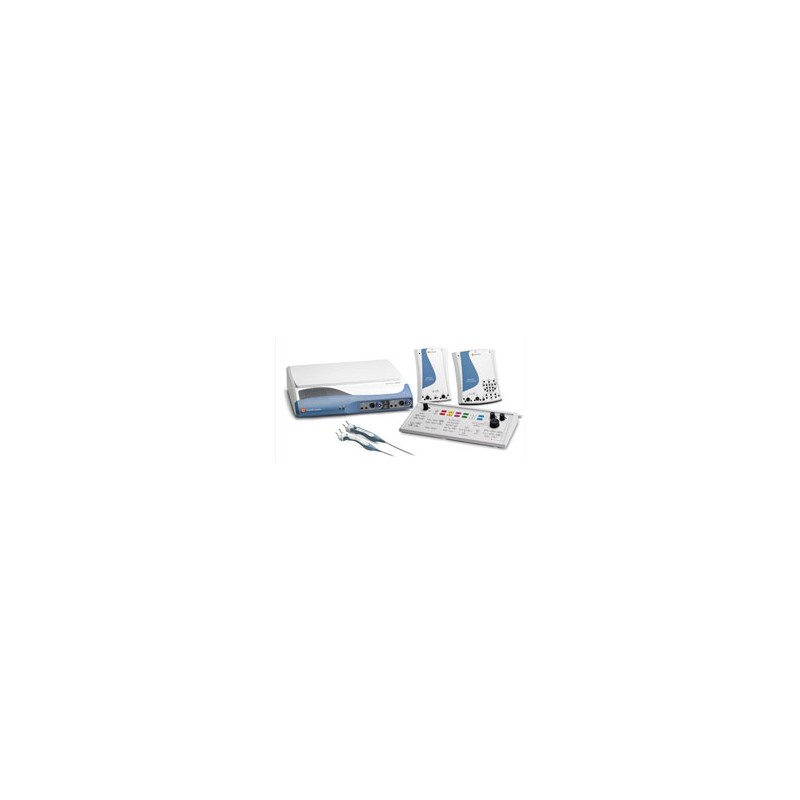

- Base de equipamento Viking EDX.
- Teclado dedicado para equipamento EDX.
- Amplificador diferencial e referencial com entradas de sistema 10 - 20 e DIM de quatro canais.
- Estimulador elétrico duplo de tensão e corrente.
- Estimulador Visual por padrão reverso e Flash para Óculos Vermelho.
- Estimulador Auditivo por Click, Tom e Burst.
- Computador Desk Top com monitor de 20 polegadas, teclado e mouse.
- Carrinho para montagem.
- Pedal para disparo.
- Fone de ouvido modelo TDH 39.
- Monitor LCD de 19 polegadas para VEP.
- Óculos vermelho.
- Kit de eletrodos para EMG, NCV, EP e IOM
- Kit de cabos para interligação dos sistemas

Este equipamento realizará os seguintes estudos:

- Eletromiografia em modo normal.
- Eletromiografia quantitativa.
- Eletromiografia em modo Raster.
- Eletromiografia em Múltiplos Canais
- Neurocondução Motora.
- Neurocondução Sensitiva.
- Reflexo “H”.
- Onda “F”.
- Estimulação Repetitiva.
- Blink Reflex.
- Estudo do Intervalo R-R
- Estudo em Polegadas (Inching)
- Estudo de Tremor
- Resposta Simpática da Pele (SSR).
- Potencial Evocado Somato Sensitivo.
- Potencial Evocado Auditivo.
- Potencial Evocado Visual.
- Monitoração intra operatória
- Laudo em Microsoft Word

incluso no fornecimento do Equipamento para Eletromiografia:

- Instalação no local por técnico treinado com dois dias de treinamento.
- 02 Cabos para eletrodo agulha, concêntrica descartável (1 m)
- Dez Eletrodos agulhas concêntricas descartável
- 02 Eletrodos de anel conector de 1,5 mm em aço inox
- 40 Eletrodos adesivos para terra, descartável
- 02 Eletrodos para terra , com placa de prata
- 04 Cabos para eletrodos adesivos, garra jacaré (PB887) , preto(0,11m)
- 04 Cabos para eletrodos adesivo, garra jacaré (PB887) , Vermelho (0,11m)
- 02 Cabos para eletrodos adesivo, garra jacaré (PB887) , Verde (1,10m)
- 04 Cabos para eletrodos adesivo, blindado garra jacaré (PB887) , vermelho-preto
- 04 Cabos de extensão blindado, bornes (PB897) (1,1m) , vermelho-preto-verde
- 04 Eletrodos prata, pino de segurança (PB887) (0,11m),fio e pino vermelhos
- 05 Eletrodos prata, pino de segurança (PB887) (0,11m),fio e pino pretos
- 04 Pontas para eletrodos de estimulação com esfera (pino 2 mm com mola 23,5 mm
- 04 Pontas para eletrodos de estimulação sem esfera (pino 2 mm com mola 23,5 mm
- 01 Maleta para transporte do equipamento.
