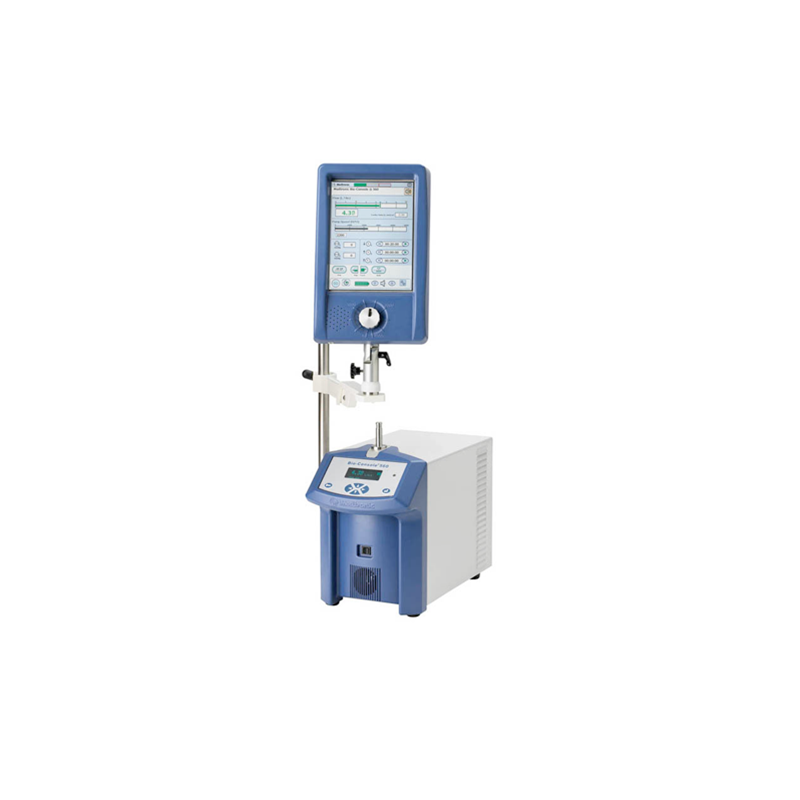

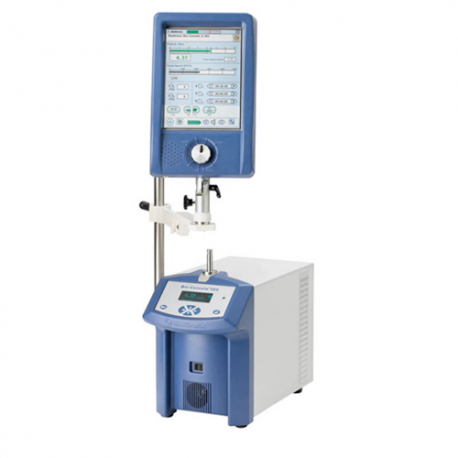

Bomba de Perfusão Bio-Console 560 da Medtronic - SEMI NOVA

Contra-indicação: o sistema de bombeamento de sangue da Medtronic é contra-indicado como dispositivo de sucção de cardiotomia. Este dispositivo utilizado para quaisquer outros fins que não os indicados é de responsabilidade do usuário.

Indicação:  o sistema de bombeamento centrífugo de sangue da Medtronic destina-se a bombear sangue através do circuito de bypass extracorpóreo para suporte extracorpóreo por períodos apropriados para procedimentos de bypass cardiopulmonar de até seis horas.

Aviso: A  aplicação de drenagem venosa assistida por vácuo (VAVD) pode reduzir o fluxo da bomba. Compense aumentando o RMP da bomba.

A entrada maciça de ar na bomba fará com que ela diminua e o fluxo sanguíneo pare. Pare a bomba e remova o ar antes de retomar a circulação. Estabeleça e mantenha uma velocidade mínima da bomba para evitar o fluxo retrógrado.

Não opere sem fluxo por mais de 30 segundos. Uma manivela deve estar sempre disponível para uso em emergência. Não coloque o sensor de nível abaixo do nível mínimo recomendado pelo fabricante do reservatório. Estabeleça a RPM da bomba antes de liberar a linha arterial para evitar o fluxo retrógrado.

Recursos do sistema de perfusão Medtronic Bio-Console 560

Medtronic Bio-Console 560 Speed ​​Controller oferece controle e monitoramento para as bombas centrífugas de sangue BPX-80 e Affinity CP. O design ergonômico da bomba Bio-Console apresenta um painel de controle organizado e gráficos altamente visíveis. Esta bomba centrífuga é compatível com a maioria dos consoles coração-pulmão.
O botão de controle especial de RPM alerta o operador de que uma condição de baixo fluxo está se aproximando. O sistema total inclui o controlador de velocidade da bomba Bio-Console 560 com tela de toque de LED, transdutor de fluxo adulto TX50, motor de acionamento externo 540T com conjunto de braço ajustável.

• Status codificado por cores exibe mensagens de texto

• Três temporizadores com contagem regressiva ou tempo decorrido.

• Dois sensores de nível controlados de forma independente comunicam-se com o controlador da bomba

• A exibição de fluxo inclui cálculo de alvo de fluxo de índice cardíaco

• Respostas de parada / inércia da bomba selecionáveis ​​pelo usuário

• O sistema de braçadeira automática da linha arterial ajuda a prevenir o refluxo

• A arquitetura eletrônica atualizada fornece aprimoramentos funcionais adicionais.

• Utiliza acionamento de bomba remoto para posicionamento ideal

Complementos opcionais

• Módulo de controle de temperatura Bio-Cal 370.

• Manivela de emergência modelo 150.

• Misturador de oxigênio Sechrist Air.

• Sistema de temporizador de coagulação automatizado Medtronic ACT Plus.

• Sistema de bypass protegido (PBS) Carrinho / gabinete.

Especificações da bomba centrífuga Medtronic Bio-Console 560

Dimensões: Interface do usuário

• Tamanho total: 22,18 cm (8,7 pol.) De largura por 34,5 cm (13,6 pol.) De comprimento

• Tamanho da tela: 26,41 cm (10,4 pol.) Na diagonal

• Peso: 4,26 kg (9,4 lb)

Dimensões: Unidade Base

• Tamanho: 31,88 cm (12,55 pol.) De altura por 22,83 cm (8,99 pol.) De largura por 43,02 cm (16,9 pol.) De comprimento

• Peso: 17,19 kg (37,9 lb)

Alimentação AC

• 100 VAC, 50-60 Hz, 3 amps

• 110-120 VAC, 50-60 Hz, 3 amps

• 220-240 VAC, 50-60 Hz, 1,5 amps

Motor de acionamento da bomba externa

• DC sem escova (sem arco)

Baterias internas

• Tipo: Dois, em série, gel de chumbo-ácido 12 VCC; recarregável

• Tempo de descarga: Consulte o Apêndice C no manual do produto: Longevidade da bateria

• Tempo de recarga: 18 horas a 90% da capacidade; 24 horas a 100% da capacidade

Limites do sistema

• Fluxo: -9,99 a +9,99 L / min +/- (5% + 50 mL)

• RPM: 0 a 4500 RPM

• Pressão: -300 a +999 mm Hg +/- (5% + 5 mm Hg)

Limites Operacionais

• Temperatura: + 18 ° a + 33 ° C, + 64 ° a + 92 ° F

• Umidade: 10% - 95%, sem condensação

Limites de Armazenamento

• Temperatura: -40 ° a + 66 ° C, -40 ° a + 150 ° F

• Umidade: 10% - 95%, sem condensação

Sinal de saída

• Digital: Interface RS 232: fluxo, RPM, pressão, status de alarme

• Taxa de Baud: 1200 a 19200
