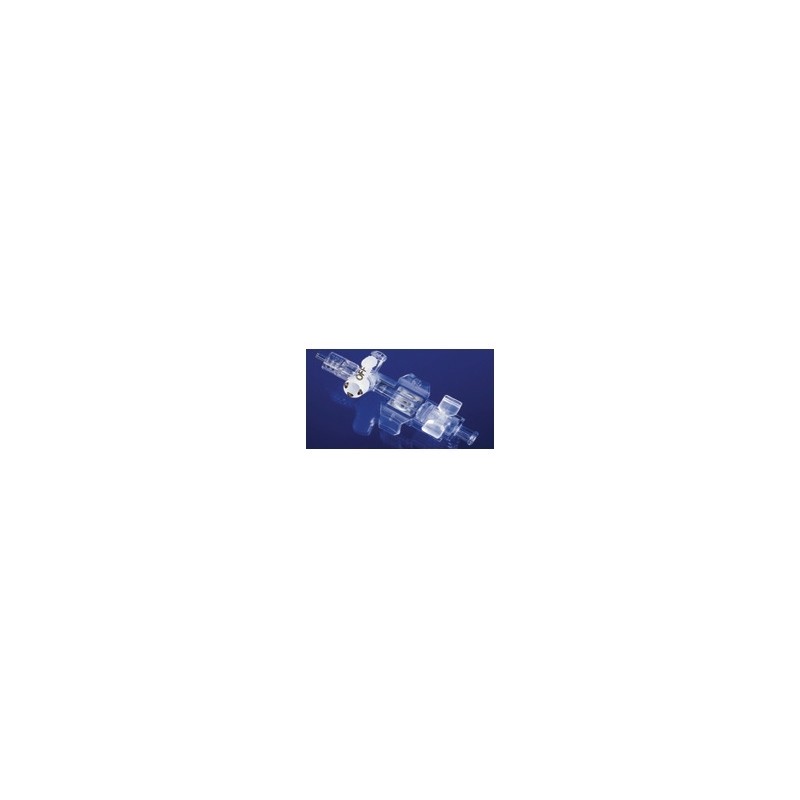

TRANSDUTOR PRESSÃO XTRANS

O sistema de monitorização de pressão Xtrans® consiste em transdutores de pressão sem cabo de uso único, os quais são conectados a uma placa especial de contato. A conexão elétrica é feita por quatro pinos de contato que se conectam com a parte cilíndrica inferior do transdutor, apropriadamente guiados por encaixes.

Os transdutores de pressão são conectados perpendicularmente à placa de contato posicionados para cima ou girados 180o para baixo. As abas laterais do transdutor se encaixam na placa de contato, protegendo dessa forma o sistema contra uma desconexão acidental. O transdutor de pressão pode ser removido apertando as abas laterais.

Seguindo um padrão apropriado, um cabo, de 3.2 m de comprimento com uma conexão push-pull, conduz os sinais da placa de contato ao monitor. Os conectores do monitor devem ser pedidos separadamente para se adequarem aos monitores específicos e às placas de contato que pode ter de um a quatro pinos.

Para fixar as placas de contato há disponíveis sistemas de suporte que podem introduzir tanto horizontalmente como verticalmente todas as placas de contato Xtrans®.

Os transdutores de pressão Xtrans® de uso único são equipados com um micro chip de alta precisão.


Indicações:

O sistema de monitorização de pressão Xtrans® é específico para uso em medições invasivas da pressão sanguínea nos diversos compartimentos do sistema circulatório, convertendo a pressão mecânica em um sinal elétrico.
